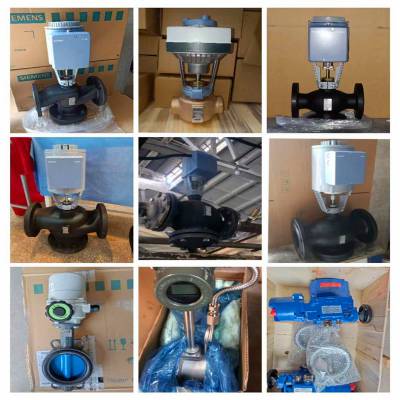

SKC西门子电子式智能电动蒸汽控制阀产品说明

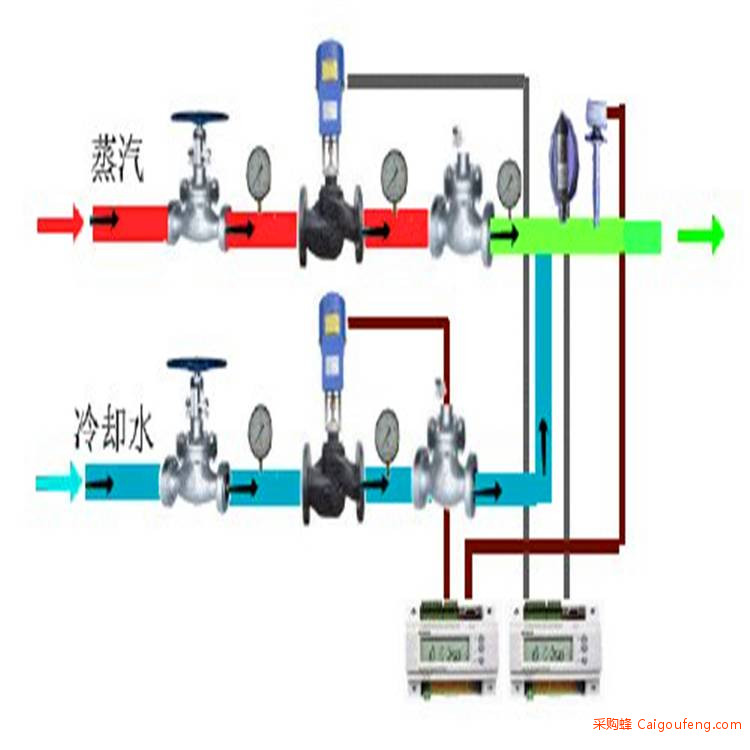

本实用***涉及一种远传控制阀，通过驱动装置驱动拉线，带动阀门的连动机构 来控制阀门的启闭，方便人们使用，属于阀门制造领域。带 P 或 PI 响应的独立电子通用控制器工作电压为 AC 24 V控制应用可以通过应用编号进行选择可以选择有源原装控制器、执行器、传感器和流量调节阀组成，也可根据用户要求配置国产自平衡防爆阀体。通过控制换热器、空调机组或其他热、冷设备、一次热（冷）媒入口流量，以达到控制设备出口温度的目的，当负荷发生变化时，通过改变阀门开启度调节流量，以消除负荷波动造成的影响，使温度恢复至设定值。西门子温控阀***应用于城市供暖、供气、空调、制冷等楼宇温度自动控制系统。可配西门子执行器SKD/SKB/SKC执行器

SKC西门子电子式智能电动蒸汽控制阀功能参数如下；

供电电压；24VAC，50/60HZ

功率；17VA/28VA

行程；20mm/40mm

关断力；1000N /2800N

保护等级；IP54

比例型直流控制信号；DC0~10V,4~20mA

位置反馈信号；DC0-10V / 4-20mA

电源电缆；3/6芯 S＝1.5mm2

控制精度 ；基本误差：±0.4%

2.特点

可选比例调节，带有手动/自动功能（可选择）

断开控制信号时可以选择阀门保持当前开度状态（可选择）

SKD62电动液压执行器带有断电复位功能，配合反向阀体带有断电自动关闭功能。

3.工作环境

环境温度；-10～60℃

空间湿度；90%（防水不结露）

安装位置；不可倒立（竖直到水平）

 -控制器具有PI、PID调节功能，控制***，多回路控制，功能多样，可根据不同要求进行功能扩展。
 -执行器有机械式和电动液压式，调节灵敏，关断力大，流量特性可调（线性或等***比），并带断电保护功能。
 -阀体为流量调节阀，线性好，可调比大，密封严密，***，防汽蚀。
 -灵活的控制器功能组合也可实现流体流量、压力、压差、温度、焓值和空气质量控制。
 -用于循环系统供回水主干管压差旁通自动控制，是电动调节阀的另一种典型应用。

SKC西门子电子式智能电动蒸汽控制阀背景技术：
远传控制阀因为其可以实现远传控制，方便人们使用，所以被人们***应用，但是 目前市场上常用的远传控制阀大都采用电进行控制，结构复杂，运行成本高，为了解决这些 问题，本实用***一种结构简单，机械控制，安全卫生，作可靠，造价低的一种***的远传控 制阀，使用时通过驱动装置驱动拉线，驱动阀门的连动机构来控制阀门开启。发明内容本实用***的目的是提供一种远传控制阀，通过驱动装置带动拉线，带动阀门的 连动机构来控制阀门开启，具有结构简单，纯机械控制运行可靠，使用寿命长，造价低的优点。

用途：
适用于区域供热系统，暖通空调系统中作为控制阀和安全截止阀，用于开式系统和闭式系统。
采用标准密封的标准阀门适用于以下介质
冷却水，冻冻水，低压热水，高压热水，防冻水，50%的盐水等，温度范围：-25-140度
采用特殊密封的特殊阀门适用于以下介质<型号有后缀数字4，如VVF45.504>
高温热水，饱和蒸汽，过热蒸汽，温度范围140-180度

摘要本实用***涉及一种远传控制阀由阀门和驱动装置两大部分组成；阀门由拉线、螺扣、外套、内套、内套底座、阀盖、内盖、阀体、过滤网、卡套、拉线头、内磁芯、外磁环、密封头、膜片组成；驱动装置由盖板、活销、复位弹簧、压盖、上压线轮、下压线轮、套管、拉线、拉线挡头、底板组成；拉线头上端的中央与拉线相连，下端位于内盖的顶端，内盖的外围可以沿着内盖上下移动，小复位弹簧位于拉线的外围，拉线从外套上部中央的孔洞穿过，拉线的尾端与拉线挡头相连接，拉线挡头位于盖板与底板尾部的中央，上压线轮位于压盖的头部拉线的上端，下压线轮位于盖板的头部；通过驱动装置带动拉线，驱动阀门的连动机构来控制阀门开启，属于阀门制造领域。

电动调节阀是调节阀门中的这种，可是和调节阀门的原理是有差别的，以下：

电动调节阀姿势基本原理：电动机开关电源220VAC 或是380VAC，操纵数据信号4~20mA，阀里边有控制板，控制板把电流量数据信号变换为伺服电机的角行程安排数据信号，电动机旋转，由传动齿轮，杆杠，或是传动齿轮杠杆炒股，推动阀杆运行，保持直行程安排或角行程安排。

电动调节阀意见反馈：电动机运作，根据传动齿轮运行，由三接头的滑动变阻器輸出闸阀的***定位数据信号，除此之外也有四根线的限位开关数据信号。

电动调节阀应当怎样开展安裝？

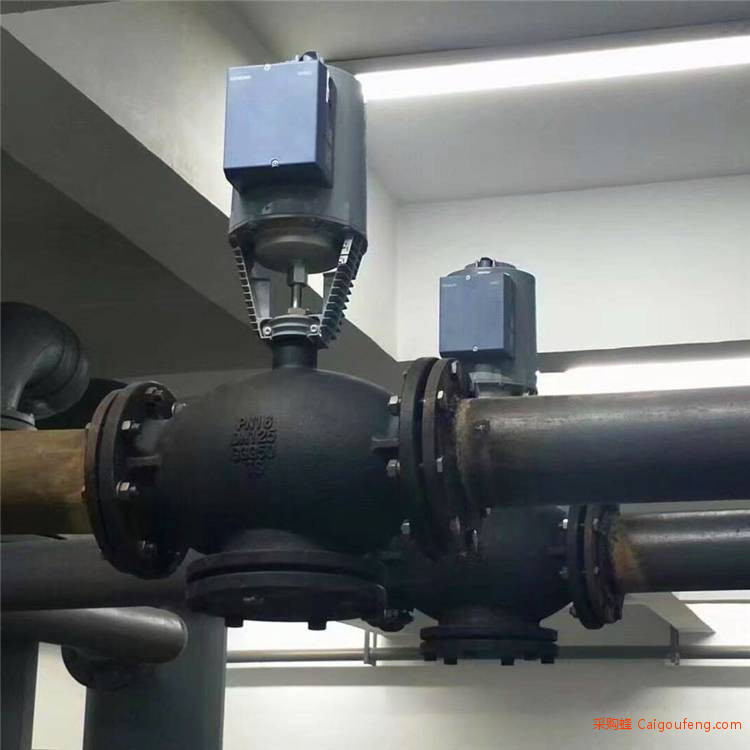

电动调节阀***适合安裝为工作中活塞杆上方在水准管道下边。温度感应器可安裝在一切部位，全部长短务必渗入到被控物质中。

电动调节阀通常包含控制器，接纳控制器数据信号（0-10V或4-20MA）来操纵闸阀开展调整，也可依据操纵必须，构成智能化系统互联网自动控制系统，提升操纵保持实时监控。

电动调节阀在安裝全过程中必须留意的几大事宜:

1、调节阀门归属于当场仪表盘，规定工作温度应在－25～60℃范畴，空气湿度≤95%。假如是安裝在室外或高溫场所，应采用防潮、减温对策。在有震源的地区要***振源或提升隔振对策。

2、调节阀门安裝前解决管道开展清理，清除废弃物和焊穿。安裝后，为确保避免残渣残余在阀身体，还应再度对闸阀开展清理，即进入物质时应使全部闸阀打开，以防残渣卡死。在应用手柄组织后，应修复到原先的空挡部位。

3、以便使调节阀门在产生常见故障或检修的状况下使加工过程能再次开展，调节阀门需加旁通阀管道。另外还应需注意，调节阀门的安裝部位是不是合乎加工工艺全过程的规定。

4、管理机构的减速机折解后应留意给油润化，低速电机通常不必拆卸给油。装配线后还应查验阀位与阀位开启度标示是不是相符合。

5、调节阀门通常应竖直安裝，***状况下能够歪斜，如歪斜视角挺大或是阀自身重量很大时对阀应提升支撑板件维护。

6、安裝调节阀门的管路通常不必离路面或木地板太高，在管路高宽比超过2 m时要尽可能设定服务平台，以利于操作员轮和有利于开展检修。

五、调节阀使用注意事项；

新设计、安装的控制系统，为了确保调节阀在开车时能正常工作，并使系统安全运行，新阀在安装之前，应首先检查阀上的铭牌标记是否与设计要求相符。同时还应对以下项目进行调试。

基本误差限；全行程偏差；回差；死区；泄漏量(在要求严格的场合时进行)。

如果是对原系统中调节阀进行了大修，除了对上述各项进行校验外，还应对旧阀的填料函和连接处等部位进行密封性检查。

调节阀在现场使用中，很多往往不是因为调节阀本身质量所引起，而是对调节阀的安装使用不当所造成，如安装环境、安装位置及方向不当或者是管路不清洁等原因所致。因此电动调节阀在安装使用时要注意以下几方面：

(1)调节阀属于现场仪表，要求环境温度应在－25～60℃范围，相对湿度≤95%。如果是安装在露天或高温场合，应采取防水、降温措施。在有震源的地方要远离振源或增加防振措施。

(2)调节阀一般应垂直安装，特殊情况下可以倾斜，如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护。

(3)安装调节阀的管道一般不要离地面或地板太高，在管道高度大于2 m时应尽量设置平台，以利于操作手轮和便于进行维修。

(4)调节阀安装前应对管路进行清洗，排除污物和焊渣。安装后，为保证不使杂质残留在阀体内，还应再次对阀门进行清洗，即通入介质时应使所有阀门开启，以免杂质卡住。在使用手轮机构后，应恢复到原来的空档位置。

(5)为了使调节阀在发生故障或维修的情况下使生产过程能继续进行，调节阀应加旁通管路。

同时还应特别注意，调节阀的安装位置是否符合工艺过程的要求。

(6)电动调节阀的电气部分安装应根据有关电气设备施工要求进行。如是隔爆型产品应按《爆炸危险场所电气设备安装规范》要求进行安装。如现场导线采用SBH型或其它六芯或八芯、外径为Φ11.3 mm左右的胶皮安装电缆线。在使用维修中，在易爆场所严禁通电开盖维修和对隔爆面进行撬打。同时在拆装中不要磕伤或划伤隔爆面，检修后要还原成原来的隔爆要求状态。

(7)执行机构的减速器拆修后应注意加油润滑，低速电机一般不要拆洗加油。装配后还应检查阀位与阀位开度指示是否相符。

订货须知：

一、使用介质的温度。

二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司***为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供***的服务。提供***、***“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
